Saugbrunnen und Schluckbrunnen sind zentrale Komponenten von Wasser-Wasser-Wärmepumpen und ermöglichen die effiziente Nutzung der im Grundwasser gespeicherten Wärmeenergie.
Über den Saugbrunnen wird Grundwasser gefördert und zur Wärmepumpe geleitet, wo ihm Wärme entzogen wird. Das gebrauchte Wasser wird anschließend in Fließrichtung des Grundwassers über den Schluckbrunnen wieder in das Grundwasser zurückgeführt.
Dank der ganzjährig konstanten Grundwassertemperatur zeichnet sich dieses System durch eine sehr hohe Energieeffizienz und niedrige Betriebskosten aus.
Voraussetzungen für Saug- und Schluckbrunnen
• Genehmigung durch die zuständige Wasserbehörde erforderlich
• Geeigneter Grundwasserspiegel (nicht zu tief)
• Pumpe zur Förderung des Grundwassers zur Wärmepumpe
Unsere Saug- und Schluckbrunnen sind damit eine bewährte Lösung für den wirtschaftlichen und nachhaltigen Betrieb von Wasser-Wasser-Wärmepumpen.

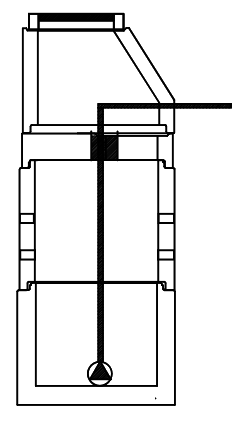

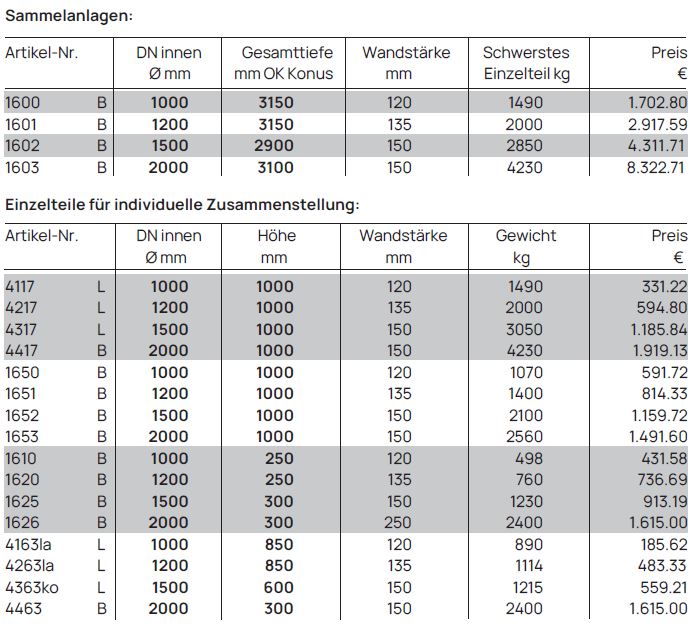

Saug- oder Zapfbrunnen für Brunnenkopf
Saug- oder Zapfbrunnen für Brunnenkopf für Wasser-Wasser-Wärmepumpen bestehend aus Schachtringen lt. Zeichnung für DN1000 (analog DN1200, DN1500, DN2000)
• 1 Schachtring 1000/1000 mm mit Boden ohne Steighilfe, Muffe,
• 1 Schachtring 1000/1000 mm gelocht ohne Steighilfe, Muffe,
• 1 Abdeckplatte 1000 mm, exz. Kl. D, Muffe, mit exzentrischer Aussparung für Brunnenkopf DN 100 – DN 400 (auf Bestellung – Brunnenkopf u. Dichtung bauseits)
• 1 Schachthals 1000/625/850 mm ohne Steighilfe, Muffe, zum Aufmörteln
(DN 1500 mit Konus 1500/625/600 mm / DN 2000 mit Abdeckplatte 2000/625/250 mm),
• 2 Gleitringdichtungen Kombi DN 1000,
• 1 Schachtabdeckung 125 kN Kl. B, tagwasserdicht, verschraubt, bauseits.
Optional: Zwischen Abdeckplatte und Schachthals kann auch ein Fußauflagering mittels Betonkleber aufgeklebt werden, um das Aufmörteln des Schachthalses zu sparen.

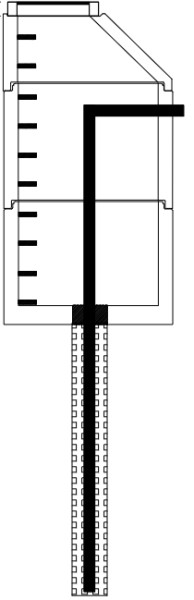

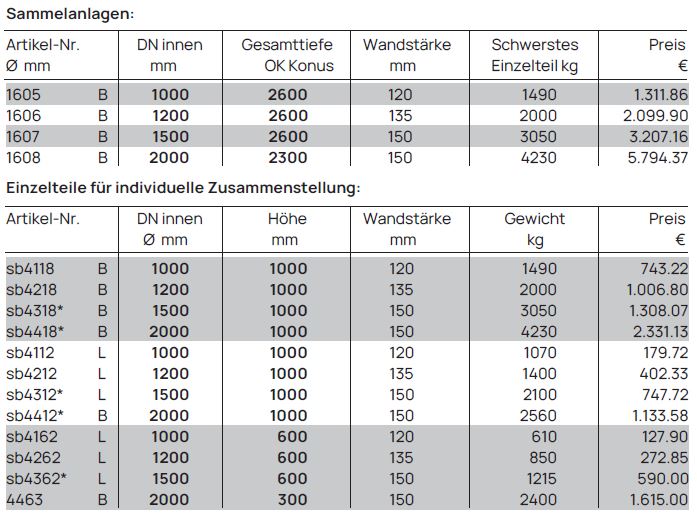

Saug- oder Zapfbrunnen mit Öffnung DN 315
Saug- oder Zapfbrunnen mit Öffnung DN 315 für Wasser-Wasser-Wärmepumpen bestehend aus Schachtringen lt. Zeichnung für DN1000 (analog DN1200, DN1500, DN2000)
• 1 Schachtring 1000/1000 mm mit Boden mit Steigbügel, Muffe, mit in den Boden eingebauter KG 2000 Überschiebmuffe DN 315 für ein PVC-Rohr,
• 1 Schachtring 1000/1000 mm glatt mit Steigbügel, Muffe,
• 1 Schachthals 1000/625/600 mm mit Steigbügel, Muffe (DN 2000 mit Abdeckplatte
2000/625/250 mm),
• 2 Gleitringdichtungen Kombi DN 1000,
• 1 Schachtabdeckung 125 kN Kl. B, tagwasserdicht, verschraubt, bauseits.Beschreibung:

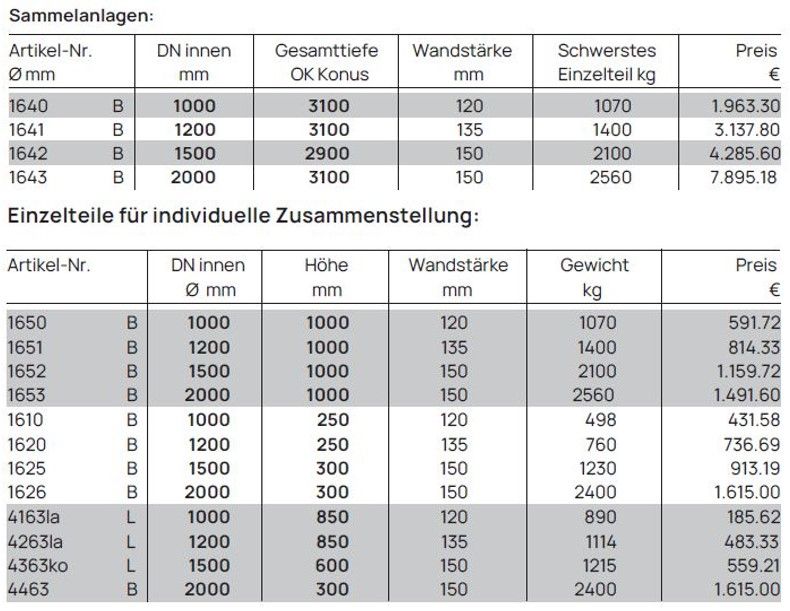

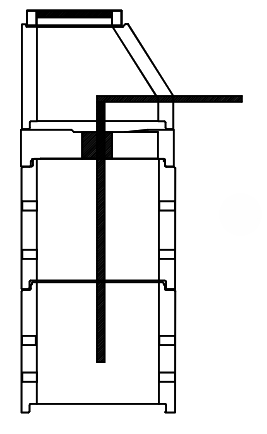

Schluck- und Sickerbrunnen
Schluck- und Sickerbrunnen für Wasser-Wasser-Wärmepumpen bestehend aus Schachtringen lt. Zeichnung für DN 1000 (analog DN 1200, DN 1500, DN 2000)
• 2 Schachtringe 1000/1000 mm gelocht ohne Steighilfe, Muffe,
• 1 Abdeckplatte 1000 mm, exz. Kl. D, Muffe, mit exzentrischer Aussparung für Brunnenkopf DN 100 – DN 400 (auf Bestellung – Brunnenkopf u. Dichtung bauseits),
• 1 Schachthals 1000/625/850 mm ohne Steighilfe, Muffe, zum Aufmörteln * ** (DN 1500 mit Schachthals 1500/625/600 mm / DN 2000 mit Abdeckplatte 2000/625/250 mm),
• 2 Gleitringdichtungen Kombi DN 1000,
• 1 Schachtabdeckung 125 kN Kl. B, tagwasserdicht, verschraubt, bauseits.
* Tipp: Beim Versetzen des Schachtes den Schachthals auf die Abdeckplatte dicht aufmörteln, damit der Schachthals fixiert ist.
** Optional: Zwischen Abdeckplatte und Schachthals kann auch ein Fußauflagering mittels Betonkleber aufgeklebt werden, um das Aufmörteln des Schachthalses zu sparen.
