Schachtabdeckungen und Schachtzubehör

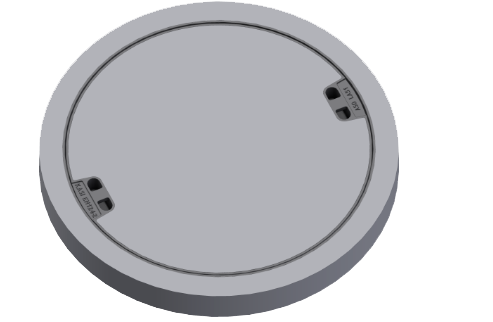

Ein Rahmendeckel ist eine robuste, runde Schachtabdeckung aus Beton (oft mit Gussrahmen), die zum Verschließen von Kontrollschächten oder Ablaufschächten dient, z.B. im Haus- und Straßenbau. Er besteht aus einem Rahmen und einem passenden Deckel, ist in 50 kN für PKW-Bereiche verfügbar und wird oft in der Nähe von Gebäuden eingesetzt, um den Schacht zu sichern und vor Verschmutzung zu schützen.

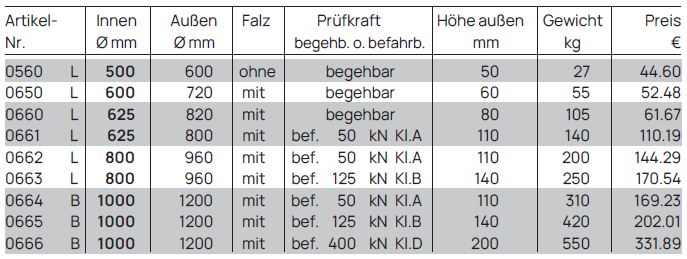

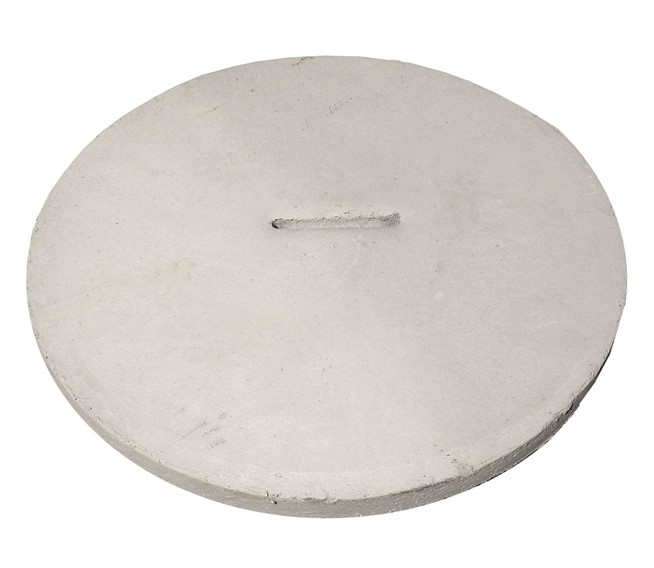

Unsere Betondeckel bieten wir in folgenden Innendurchmessern an: 500 mm, 600 mm, 625 mm, 800 mm, 1000 mm.
Diese sind je nach Durchmesser entweder begehbar, befahrbar bis 50 kN Kl. A oder befahrbar bis 125 kN Kl. B.
Sie sind nicht für den fließenden Verkehr geeignet.

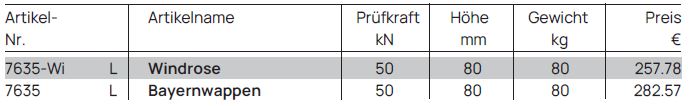

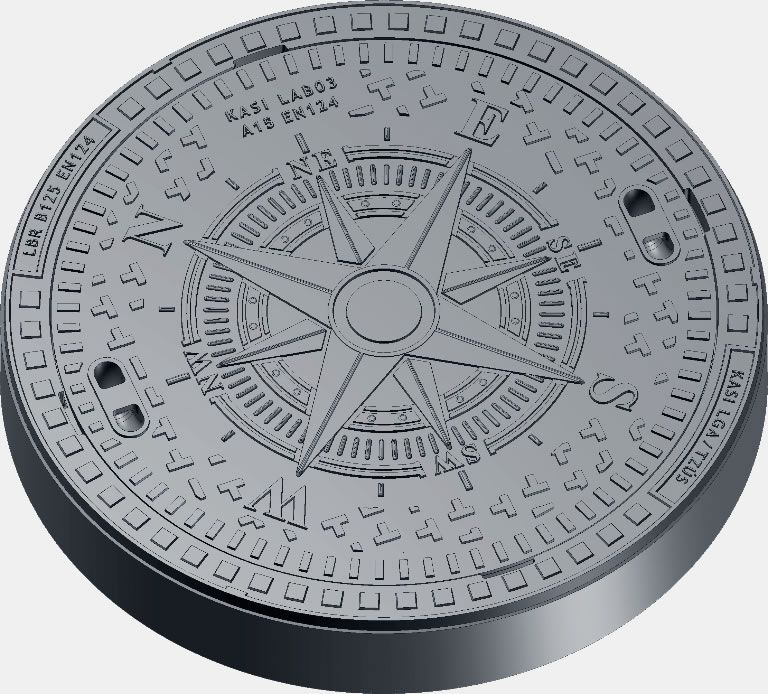

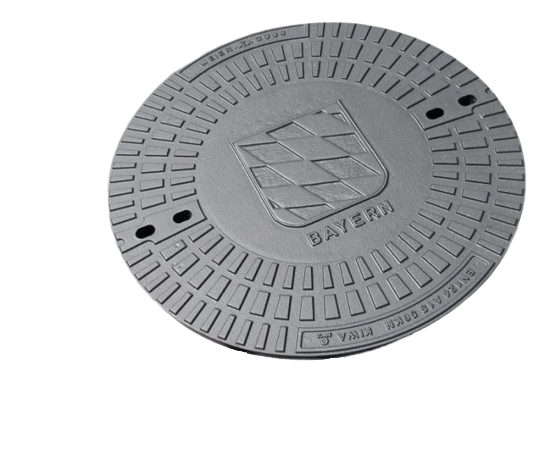

Die Sondermotiv-Deckel „Windrose“ und „Bayernwappen“, die wir im Sortiment haben, haben eine Höhe von 80 mm und sind befahrbar bis 50 kN Kl. A.
Diese Sondermotive-Deckel Beton-Guss sind rund mit einem Innendurchmesser von 625 mm. Sie sind alle ohne Ventilation, geruchfest, und befahrbar bis 50 kN Kl. A. Der Rahmen des Sondermotiv-Deckels ist aus Beton-Guss, das Material der Abdeckung ist Gusseisen. Die verschiedenen Deckel sind nicht miteinander austauschbar.

Die Sondermotiv-Deckel „Windrose Deutschland“, „Bayernlöwe“ und „Bayernwappen“, die wir im Sortiment haben, haben eine Höhe von 120 mm und sind befahrbar bis 125 kN Kl. B.
Diese Sondermotiv-Deckel Beton-Guss sind rund mit einem Innendurchmesser von 625 mm. Sie sind alle ohne Ventilation, geruchfest und befahrbar bis 125 kN Kl. B. Der Rahmen des Sondermotiv-Deckels ist aus Beton-Guss, das Material der Abdeckung ist Gusseisen. Die verschiedenen Deckel sind nicht miteinander austauschbar.

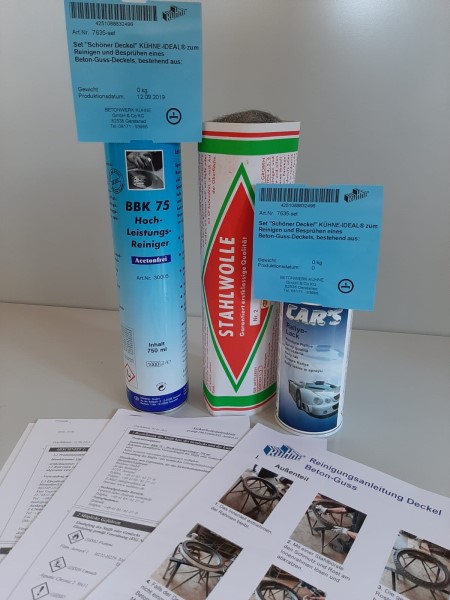

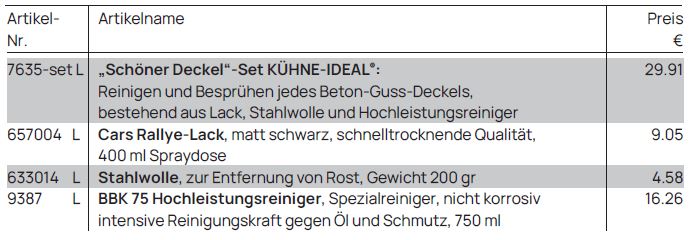

Mit unserem Zubehör für Schachtabdeckungen können Sie sämtliche Beton-Guss-Deckel reinigen und verschönern. Unser „Schöner Deckel“-Set KÜHNE-IDEAL® besteht aus: Cars Rallye-Lack, Stahlwolle und nicht korrosivem Hochleistungsreiniger.
Die Anwendung des Sets ermöglicht es, jeden Beton-Guss-Deckel einfach zu reinigen und zu besprühen, wodurch das Erscheinungsbild der Abdeckung im Hof- oder Gartenbereich wieder schöner wird.

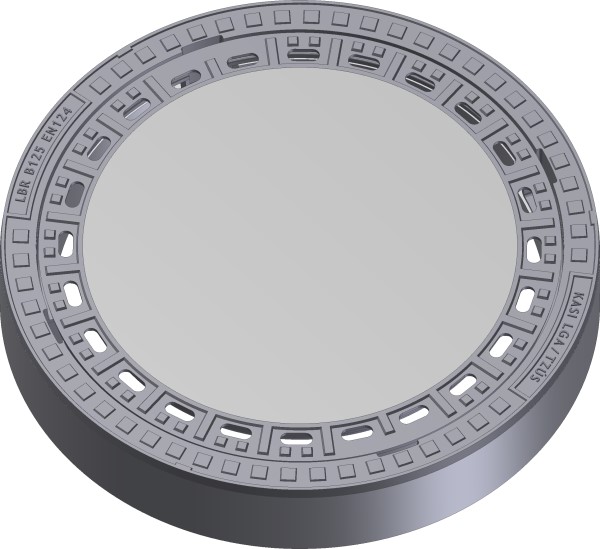

Eine Schachtabdeckung in Beton-Guss-Ausführung kombiniert die Vorteile von Gusseisen und Beton. Sie dient zum sicheren Verschließen von Einstiegschächten in Verkehrs- und Freiflächen.
Der Rahmen besteht in der Regel aus einer Kombination von Gusseisen und einem umgossenen Betonmantel. Der Beton sorgt für eine großflächige Lastverteilung auf das Schachtbauwerk, während die Gusskomponenten die Stabilität an den mechanisch beanspruchten Kanten gewährleisten. Die Füllung des Deckels besteht meist aus Beton, der von einem schützenden Gussrand eingefasst ist. Dies erhöht das Eigengewicht, was ein ungewolltes Abheben (z. B. durch Sogeffekte bei Überfahrt) erschwert und gleichzeitig kostengünstiger als reine Gussdeckel ist.

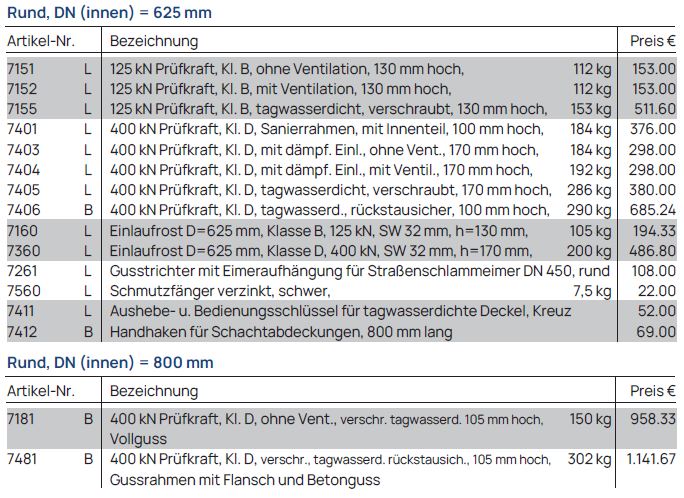

Hier finden Sie unsere nach DIN 1229/ 19584/ DIN EN 124 gefertigten Schachtabdeckungen aus Beton-Guss und Einlaufroste aus Guss mit Innendurchmesser 625 mm und Schachtabdeckungen mit Innendurchmesser 800 mm aus Vollguss und mit Gussrahmen mit Flansch und Betonguss. Gusstrichter mit Eimeraufhängung für Straßenschlammeimer, verzinkte Schmutzfänger, Aushebe- u. Bedienungsschlüssel für tagwasserdichte Deckel und Handhaken für Schachtabdeckungen sind ebenfalls in unserem Sortiment.

Der Hauptzweck des Straßensinkkasten-Aufsatzes ist, Oberflächenwasser (Regenwasser) von der Straße in die Kanalisation abzuleiten und gleichzeitig sicherzustellen, dass keine großen Fremdkörper hineingelangen.

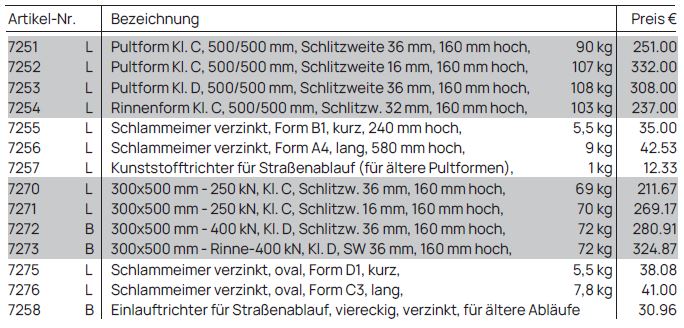

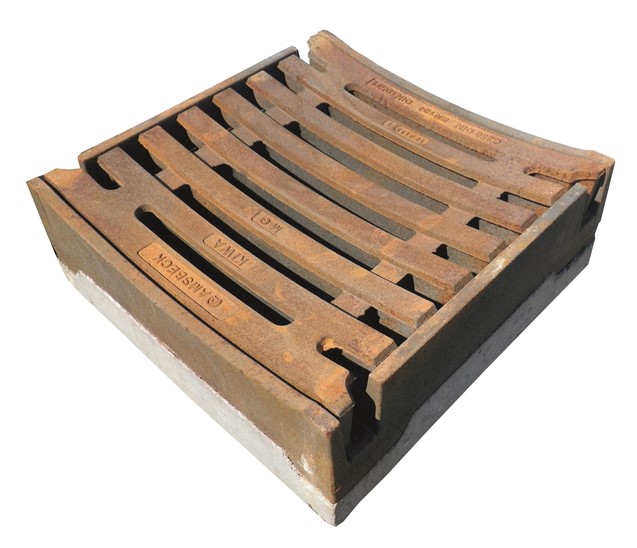

Die Aufsätze haben einen Innendurchmesser von 450 mm und sind entsprechend ihrer Einbaustelle in verschiedene Belastungsklassen unterteilt. Für Fahrbahnen werden üblicherweise Klassen wie C 250 (für Bordrinnen) oder D 400 (für Fahrbahnen und Industriegebiete) verwendet, um sicherzustellen, dass sie den Verkehrslasten standhalten. Es gibt verschiedene Formen, darunter die häufige Pult- oder Rinnenform (500 x 500 mm) oder rechteckige Formen (300×500 mm).
Die dafür vorgesehenen Schlammeimer/Schmutzfänger fangen grobe Verunreinigungen wie Laub, Sand und Steine auf, bevor sie in das Kanalsystem gelangen.

Ein Aufsatz für einen Hofsinkkasten ist das obere, sichtbare Bauteil, das Oberflächenwasser auf privaten oder gewerblichen Flächen wie Einfahrten, Wegen und Parkplätzen sammelt und es in das darunterliegende Entwässerungssystem ableitet. Er ist speziell für geringere Verkehrsbelastungen als ein Straßenablauf konzipiert.

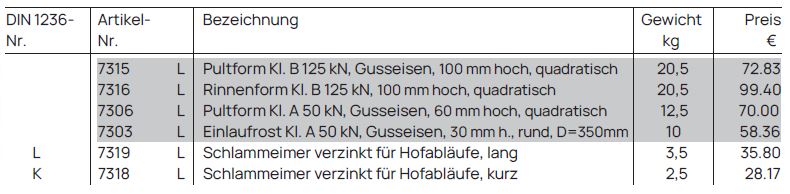

Hofsinkkasten-Aufsätze haben einen Innendurchmesser von 300 mm, und sind in Klasse A 15 kN ausgelegt für reine Fußgängerbereiche, Gärten oder Fahrradwege, in Klasse B 125 kN für Bereiche, die gelegentlich von Pkw befahren werden, wie private Einfahrten, Parkplätze oder Garagenzufahrten.

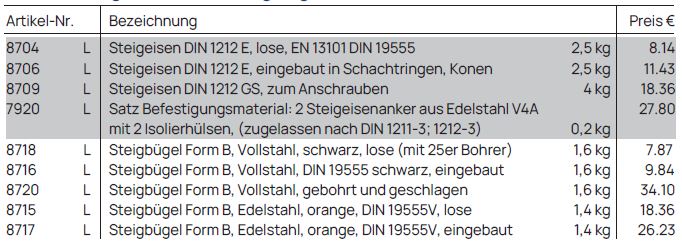

In der Schacht- und Entwässerungstechnik dienen Steigeisen DIN 1212 E, EN 13101 und Steigbügel Form B DIN 19555, EN 13101-Klasse I als fest installierte Aufstiegshilfen, um den sicheren Einstieg in Kanalschächte und Bauwerke zu ermöglichen.
Steigbügel Form B DIN 19555, EN 13101-Klasse I bieten eine breite Trittfläche bieten und werden einläufig (übereinander in einer Linie) angeordnet.
Unsere Steigbügel bestehen aus Vollstahl oder Edelstahl und sind zum Korrosionsschutz und für bessere Griffigkeit dickwandig mit Kunststoff ummantelt. Steigbügel werden entweder während der Produktion eingegossen oder nachträglich durch Einbohren in das Schachtmaterial eingebaut.
Steigeisen DIN 1212 E, EN 13101 sind einzelne Trittelemente, die versetzt zueinander angeordnet werden (zweiläufig). Die seitliche Aufkantung (Abgleitschutz) verhindert, dass der Fuß seitlich abrutscht. Steigeisen werden entweder während der Produktion eingegossen oder nachträglich mit Dübeln und Schrauben am Schachtmaterial befestigt.
