Unsere wandverstärkten Schachthälse mit Muffe (SH-M) KÜHNE-IDEAL® sind konische Betonfertigteile für Revisions- Kontroll-, Absetz-, Pumpenschächte. Der Konus reduziert den Schachtdurchmesser vom Hauptteil des Schachtes zum Einstieg (meist 625 mm). Die dickere Wandstärke (120 mm oder 150 mm) und eine integrierte Muffe für eine dichte Verbindung mittels Gleitringdichtung garantieren eine hohe Belastbarkeit, Stabilität und Wasserdichtheit.
Wandverstärkte Schachthälse werden hergestellt
• nach DIN V 4034/1, EN 1917 Typ 2,
• nach BG-R 126/ DGUV R 103-003, ehemals BG-R 177 und
• nach der Stellungnahme des Güteschutzes Beton- und Fertigteilwerke Land Bayern e.V., PÜZ BAU GmbH.
Unsere Schachthälse sind gleichwertig ausgestattet mit
• zweiläufigen Steigeisen DIN 1212 E, EN 13101,
• einläufigen Steigbügeln Form B DIN 19555, EN 13101-Klasse I,
• ohne Steighilfen (für die Montage von Steigleitern).

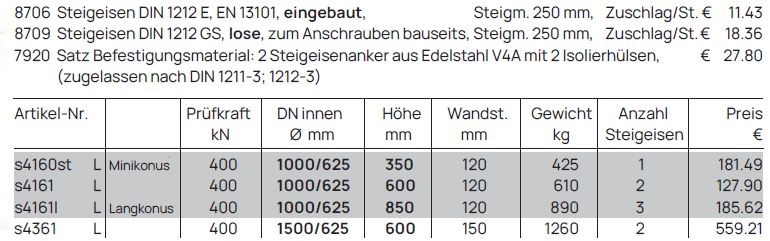

Schachthals (Konus) für Steigeisen, exzentrisch
Der wandverstärkte Schachthals nach DIN V 4034/1, EN 1917 Typ 2 ist für den Einsatz im Kanal- und Tiefbau konzipiert und ermöglicht einen sicheren Zugang zu Schächten und Kanälen. Ausgestattet mit integrierten, zweiläufigen Steigeisen nach DIN 1212E sorgt er für einen sicheren Halt bei Wartungs-, Kontroll- und Inspektionsarbeiten.
Durch die robuste, wandverstärkte Betonbauweise bietet der Schachthals hohe Stabilität, Belastbarkeit und eine lange Lebensdauer. Er eignet sich ideal für Kontrolle, Belüftung, Entlüftung, Wartung, Reinigung sowie die Hebung von Abwasser und unterstützt eine sichere und effiziente Nutzung von Schacht- und Entwässerungssystemen im kommunalen und industriellen Bereich.

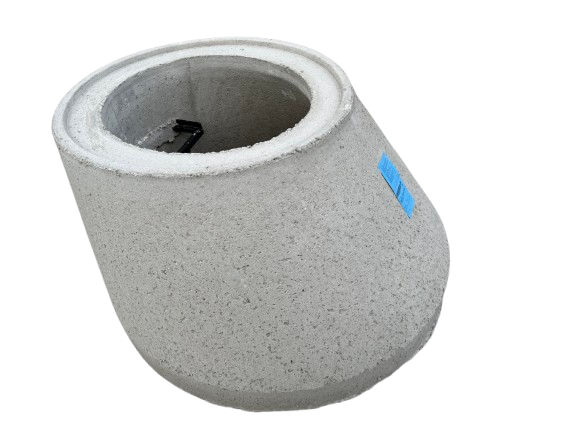

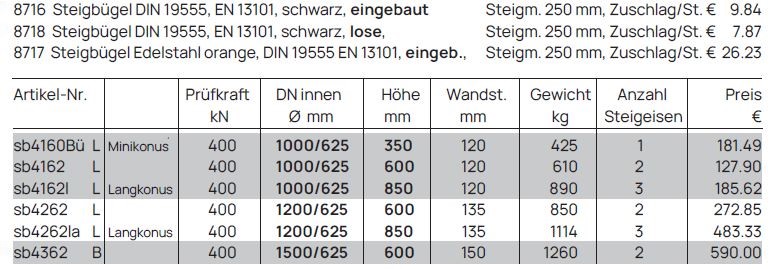

Schachthals (Konus) für Steigbügel Form B, exzentrisch
Der wandverstärkte Schachthals nach DIN V 4034-1, EN 1917 Typ 2 ist eine robuste Lösung für Schachtbauwerke im Kanal- und Tiefbau. Ausgestattet mit integrierten, einläufigen Steigbügeln nach DIN 19555 Form B ermöglicht er einen sicheren und komfortablen Zugang zu Schächten und Kanälen bei Wartungs-, Kontroll- und Inspektionsarbeiten.
Dank der wandverstärkten Betonbauweise bietet der Schachthals eine hohe Stabilität, Belastbarkeit und lange Lebensdauer. Er eignet sich ideal für Kontrolle, Belüftung und Entlüftung von Schachtsystemen sowie für Wartung, Reinigung und die Hebung von Abwasser. Damit unterstützt er eine zuverlässige und sichere Nutzung von Kanal- und Entwässerungsanlagen im kommunalen und industriellen Bereich.

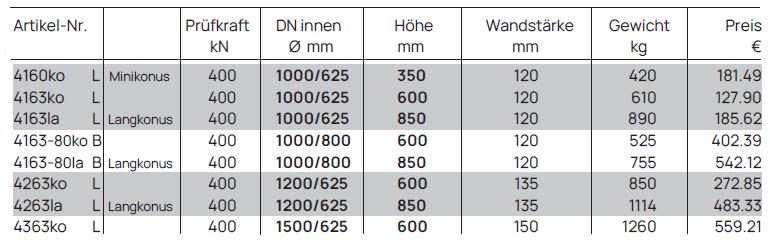

Schachthals (Konus) ohne Steighilfe, exzentrisch
Der wandverstärkte Schachthals nach DIN V 4034/1, EN 1917 Typ 2 ohne Steighilfe ist eine robuste und flexible Lösung für Schachtbauwerke im Kanal- und Tiefbau. Durch die Ausführung ohne integrierte Steigeisen oder Steigbügel eignet er sich ideal für die nachträgliche Montage von Steigleitern oder individuellen Einstiegssystemen.
Die wandverstärkte Betonbauweise sorgt für hohe Stabilität, Belastbarkeit und eine lange Lebensdauer auch unter anspruchsvollen Einsatzbedingungen. Der Schachthals ermöglicht einen sicheren Zugang zu Schächten und Kanälen und eignet sich optimal für Kontroll-, Belüftungs- und Entlüftungsschächte sowie für Wartung, Reinigung und die Hebung von Abwasser. Ideal für den Einsatz in Kanal-, Entwässerungs- und Infrastruktursystemen.

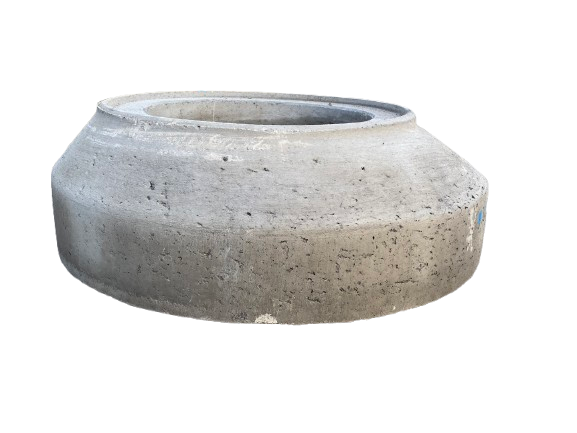

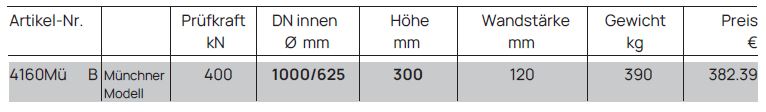

Schachthals (Minikonus) „Münchner Modell“ ohne Steighilfe, exzentrisch
Der Schachthals (Minikonus) „Münchner Modell“ ohne Steighilfe ist ein besonders flacher, konischer Schachthals nach DIN V 4034/1, EN 1917 Typ 2 und eignet sich ideal für moderne Schachtbauwerke im Kanal- und Tiefbau. Die spezielle Bauform ermöglicht einen optimierten Einstieg in Schächte und sorgt für eine kompakte, funktionale Schachtkonstruktion.
Durch die besonders flache Bauweise werden Setzungen im Straßen- und Verkehrsbereich reduziert und eine gleichmäßige Lastverteilung erreicht. Dadurch entsteht eine langlebige, stabile und wartungsarme Schachtlösung, die den hohen Anforderungen im Straßenbau, Kanalbau und bei Entwässerungssystemen gerecht wird.
