Unsere wandverstärkten Betonschachtringe mit einbetoniertem Boden KÜHNE-IDEAL® nach DIN V 4034/1, EN 1917 Typ 2 werden als Basis von Absetz- und Pumpenschächten eingebaut. Die robuste Betonbauweise gewährleistet hohe Dichtheit, Formstabilität und Tragfähigkeit. Der integrierte Boden ermöglicht eine sofort einsatzbereite, dichte und stabile Schachtbasis.
Die höhere Wandstärke (120 mm oder 150 mm), eine integrierte Muffe und eine dichte Verbindung mittels Gleitringdichtung garantieren eine höhere Belastbarkeit, Stabilität und Wasserdichtheit.
Wandverstärkte Schachtringe werden verwendet für Revisions- Kontroll-, Absetz-, Pumpenschächte und hergestellt
• nach DIN V 4034/1, EN 1917 Typ 2,
• nach BG-R 126/ DGUV R 103-003, ehemals BG-R 177 und
• nach der Stellungnahme des Güteschutzes Beton- und Fertigteilwerke Land Bayern e.V., PÜZ BAU GmbH.
Unsere Schachtringe sind gleichwertig ausgestattet mit
• zweiläufigen Steigeisen DIN 1212 E, EN 13101,
• einläufigen Steigbügeln Form B DIN 19555, EN 13101-Klasse I,
• ohne Steighilfen (für die Montage von Steigleitern).

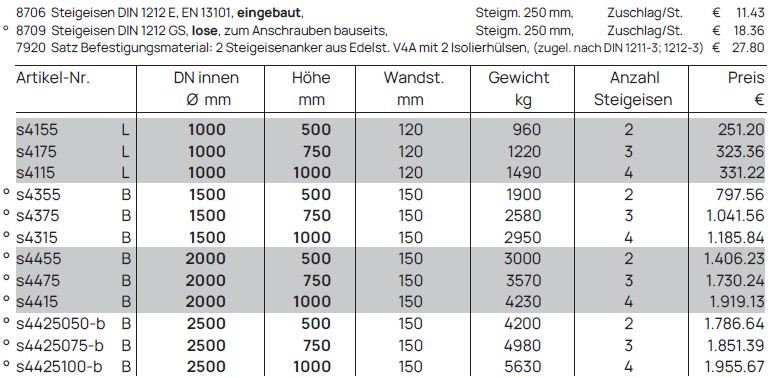

Schachtringe (SR-M) mit einbetoniertem Boden, für Steigeisen
Der wandverstärkte Betonschachtring mit einbetoniertem Boden nach DIN V 4034/1, EN 1917 Typ 2 ist speziell für den Einsatz in Absetzschächten und Pumpenschächten im Kanal- und Tiefbau konzipiert. Die robuste Betonbauweise sorgt für hohe Dichtheit, Formstabilität und Tragfähigkeit und gewährleistet eine langlebige und zuverlässige Schachtkonstruktion.
Der integrierte Betonboden ermöglicht eine sofort einsatzbereite, dichte und stabile Schachtbasis, wodurch der Einbau auf der Baustelle vereinfacht und beschleunigt wird. Zusätzlich sorgen eingebaute, zweiläufige Steigeisen nach DIN 1212E für einen sicheren und komfortablen Zugang bei Wartungs-, Kontroll- und Inspektionsarbeiten in Schächten und Kanälen.

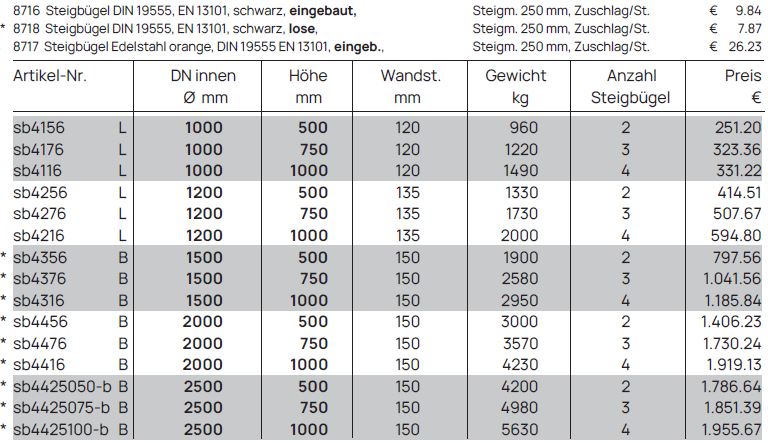

Schachtringe (SR-M) mit einbetoniertem Boden, für Steigbügel
Der wandverstärkte Betonschachtring mit einbetoniertem Boden nach DIN V 4034/1, EN 1917 Typ 2 ist ideal für den Einsatz in Absetzschächten und Pumpenschächten im Kanal- und Tiefbau. Die robuste Betonbauweise sorgt für hohe Dichtheit, Formstabilität und Tragfähigkeit und gewährleistet eine langlebige und zuverlässige Schachtkonstruktion.
Der integrierte Betonboden bildet eine sofort einsatzbereite, dichte und stabile Schachtbasis, wodurch der Einbau auf der Baustelle erleichtert wird. Zusätzlich ermöglichen eingebaute, einläufige Steigbügel nach DIN 19555 Form B einen sicheren Zugang für Wartungs-, Kontroll- und Inspektionsarbeiten in Schächten und Kanälen.

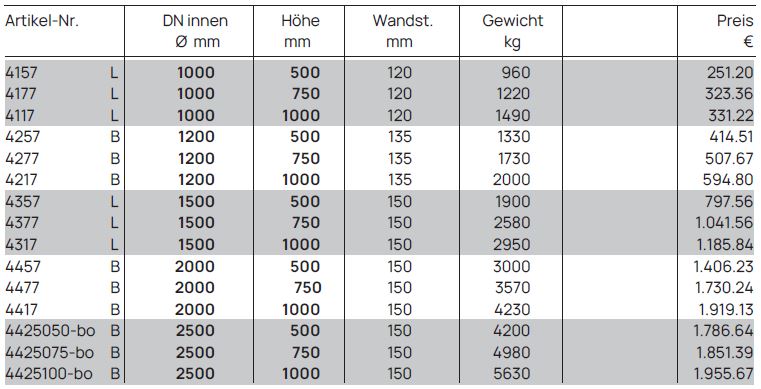

Schachtringe (SR-M) mit einbetoniertem Boden, ohne Steighilfe
Der wandverstärkte Betonschachtring mit einbetoniertem Boden nach DIN V 4034/1, EN 1917 Typ 2 eignet sich ideal für den Einsatz in Absetzschächten und Pumpenschächten im Kanal- und Tiefbau. Die massive Betonbauweise sorgt für hohe Dichtheit, Formstabilität und Tragfähigkeit und gewährleistet eine langlebige und zuverlässige Schachtkonstruktion.
Der integrierte Betonboden bildet eine sofort einsatzbereite, dichte und stabile Schachtbasis, wodurch der Einbau auf der Baustelle vereinfacht und beschleunigt wird. Damit ist der Schachtring eine optimale Lösung für dauerhafte und sichere Schachtbauwerke in Entwässerungs- und Kanalsystemen.

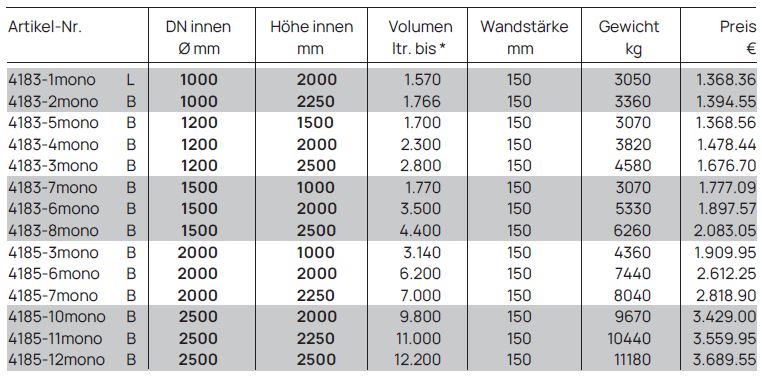

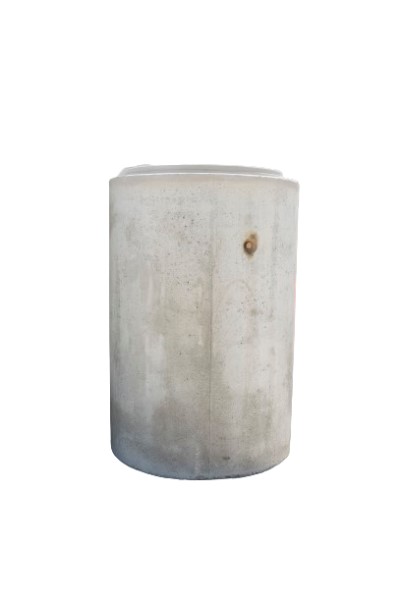

Monolithische Schachtböden, ohne Steighilfe
Monolithische Schachtböden sind einteilig gefertigte, nach DIN V 4034/1 EN 1917 Typ 2 produzierte Betonelemente. Sie vereinen Bodenplatte und Wandung fugenlos in einem Bauteil. Diese Bauweise sorgt für maximale Dichtheit, hohe Stabilität und eine besonders robuste Schachtkonstruktion im Kanal- und Tiefbau.
Durch die fugenlose Ausführung werden Setzungsrisiken reduziert und die Lebensdauer des Bauwerks deutlich erhöht. Das Betonelement eignet sich ideal für dauerhafte, wartungsarme Lösungen in Entwässerungs-, Kanal- und Schachtsystemen und erfüllt hohe Anforderungen an Belastbarkeit und Sicherheit.

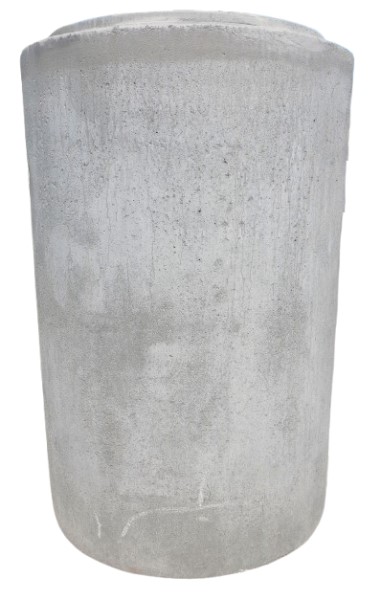

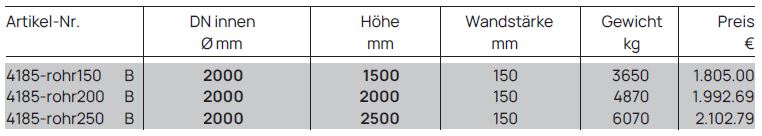

Schachtrohr (SRO-M)
Das Stahlbetonschachtrohr mit Muffe nach DIN V 4034/1 und EN 1917 Typ 2 ist ein schalungserhärtetes, zylindrisches Bauteil für Schacht- und Kanalsysteme im Kanal- und Tiefbau. Es verfügt über drei integrierte Gewindeanker RD 30 oder RD 36, die ein sicheres und effizientes Setzen mit Hebetechnik ermöglichen.
Das Schachtrohr überzeugt durch hohe Druck- und Biegefestigkeit, dauerhafte Stabilität sowie Korrosionsbeständigkeit. Dank der präzisen Muffenausführung ist eine passgenaue und einfache Montage gewährleistet. Damit eignet sich das Bauteil ideal für langlebige Schacht- und Kanalsysteme sowie für anspruchsvolle Anwendungen im Straßen-, Kanal- und Tiefbau.
