Ein Schachtunterteil DN 1200 wird in der Kanalisation für Revisions- und Kontrollschächte mit einem Innendurchmesser von 1200 mm verwendet. Aufgrund seiner Größe bietet es ausreichend Platz für Inspektions-, Wartungs- und Reinigungsarbeiten und kann auch technische Einbauten wie Drosseln, Schieber oder Pumpen aufnehmen. Die lichte Weite von 1200 mm ermöglicht einen sicheren und komfortablen Einstieg für Personal nach den relevanten Sicherheitsvorschriften.

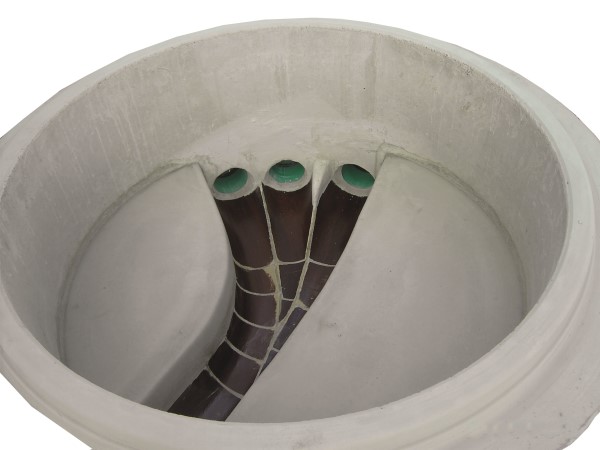

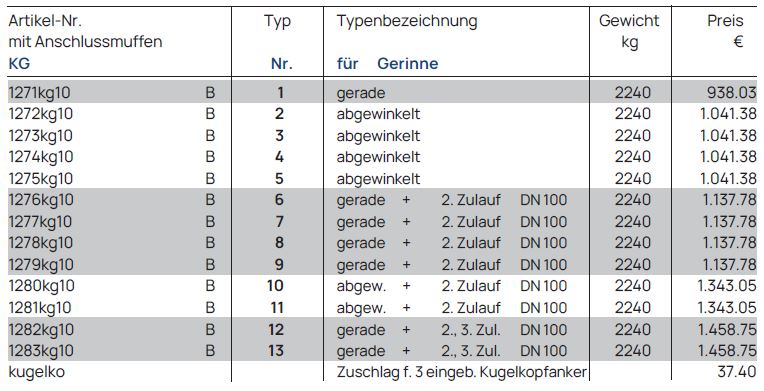

Gerinne DN 100, Bauhöhe 700 mm, Stzg.-Halbschale, Anschlüsse für KG, PP oder Steinzeug-L
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN V 4034/1, Typ 2, Nennweite DN 1200, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 100 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 165 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).

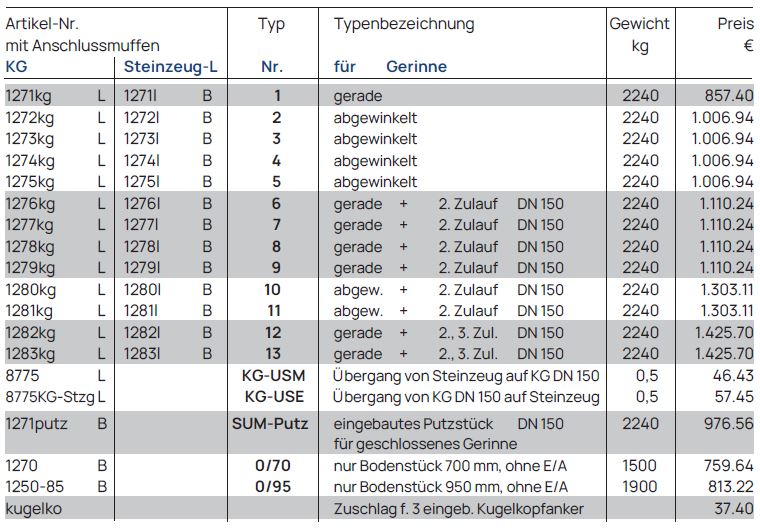

Gerinne DN 150, Bauhöhe 700 mm, Stzg.-Halbschale, Anschlüsse für KG, PP oder Steinzeug-L
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN V 4034/1, Typ 2, Nennweite DN 1200, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 150 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 165 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).

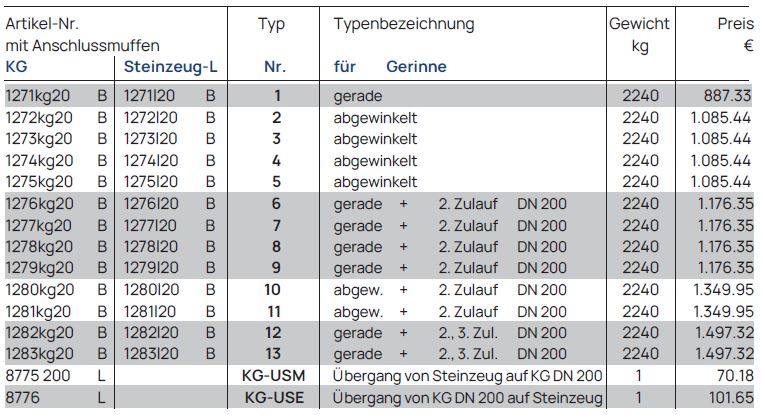

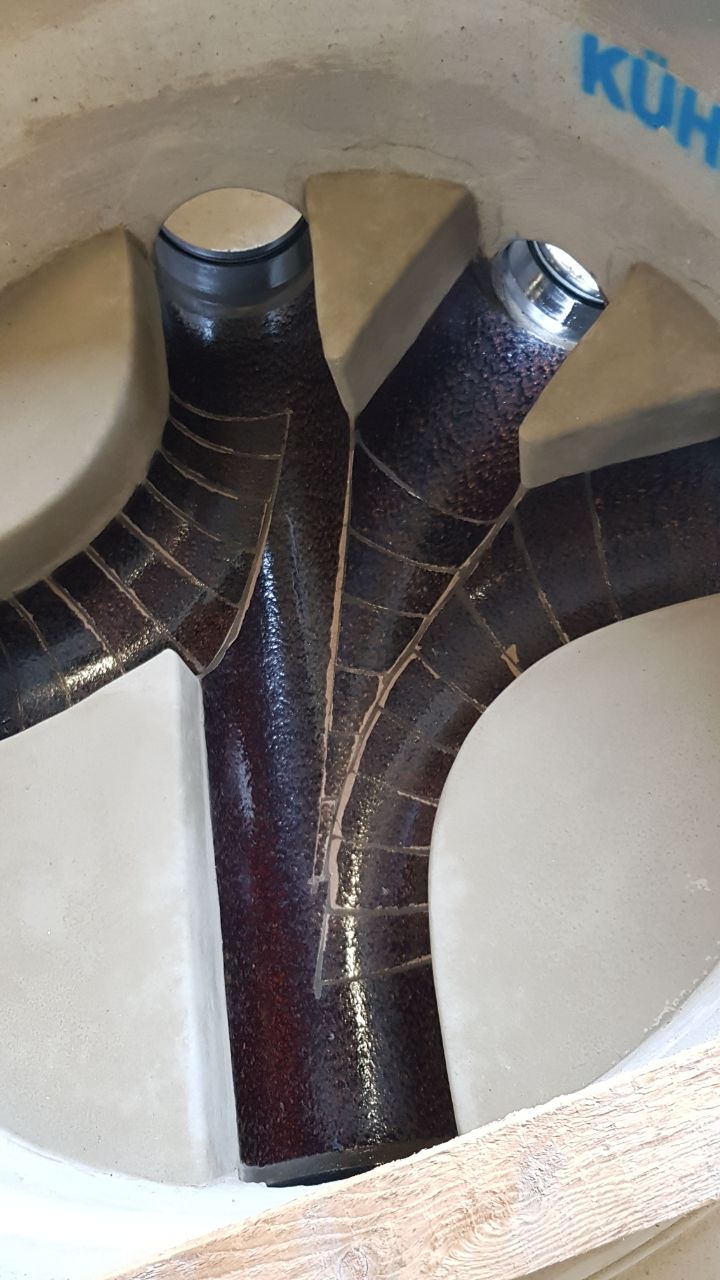

Gerinne DN 200, Bauhöhe 700 mm, Stzg.-Halbschale, Anschlüsse für KG oder PP
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN V 4034/1, Typ 2, Nennweite DN 1200, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 200 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 165 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).

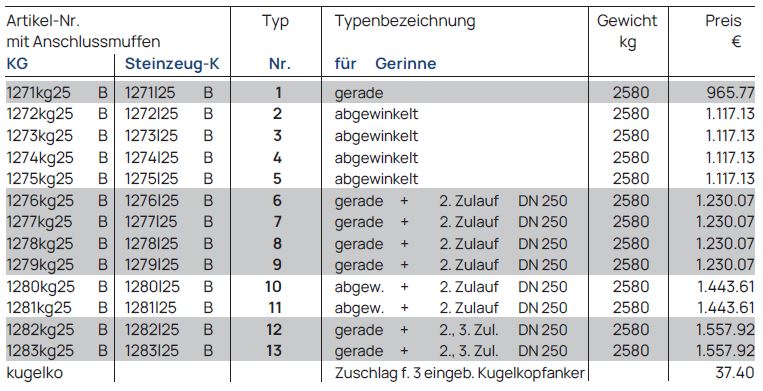

Gerinne DN 250, Bauhöhe 900 mm, Stzg.-Halbschale, Anschlüsse für KG, PP oder Steinzeug-K
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN-V 4034/1, Typ 2, Nennweite DN 1200, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 250 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 165 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).

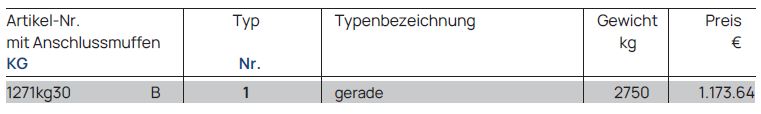

Gerinne DN 300, Bauhöhe 900 mm, Stzg.-Halbschale, Anschlüsse für KG, PP oder Steinzeug-K
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN V 4034/1, Typ 2, Nennweite DN 1200, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 300 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 165 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).
