Ein Schachtunterteil DN 1500 ist ein großdimensioniertes, vorgefertigtes Bauteil, das als Fundament für Schächte in der Kanalisation mit einer lichten Nennweite von 1500 mm dient. Diese Größe wird typischerweise für Hauptkanäle, bei großen Abwassermengen oder bei komplexen Anforderungen an die Wartung und Inspektion eingesetzt und bietet viel Raum für Begehbarkeit, Wartungsarbeiten und den Einbau von technischen Komponenten wie Schiebern oder Drosseln.

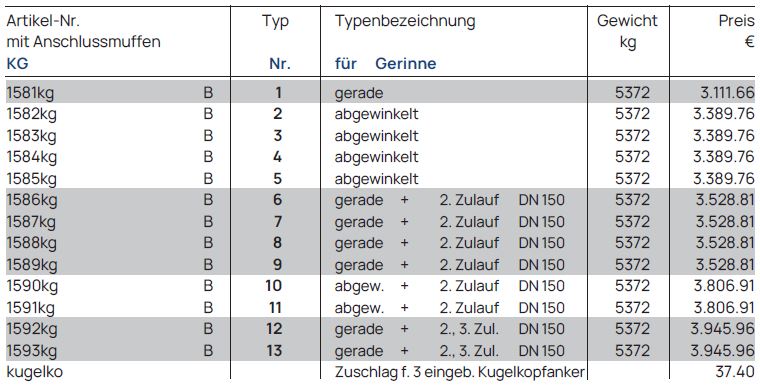

Gerinne DN 150, Bauhöhe 1250 mm, Stzg.-Halbschale, Anschlüsse für KG oder PP
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN V 4034/1, Typ 2, Nennweite DN 1500, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 150 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 380 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).

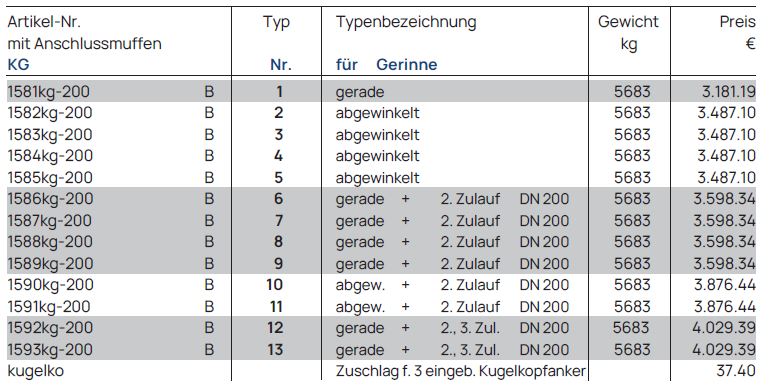

Gerinne DN 200, Bauhöhe 1300 mm, Stzg.-Halbschale, Anschlüsse für KG oder PP
Schachtunterteil KÜHNE-IDEAL® für wandverstärktes Schachtmaterial nach EN 1917 DIN V 4034-1, Typ 2, Nennweite DN 1500, Bodenstärke 200 mm bis Gerinnesohle.
Gerinne DN 200 mit Steinzeughalbschale bis Kämpfer, bis Scheitel in Beton ausgeführt.
Berme mit Gefälle 1:20 in Beton, Wandstärke 380 mm.
Längsgefälle 1,5 % (entspricht 15 mm Höhenunterschied zwischen Einlauf und Auslauf).
