Das Kabelschacht-System DN 1000 für eckige Deckel besteht aus aufeinander abgestimmten Systemkomponenten. Dazu gehören das Kabelschacht-Unterteil eckig–rund DN 1000 KÜHNE-IDEAL®, eine Übergangsplatte, ein Höhenausgleich sowie ein passender Kabelschachtdeckel.
Das System ermöglicht einen flexiblen und normgerechten Aufbau und eignet sich ideal für den Einsatz im Kabel- und Infrastrukturbau.
Kabelschacht eckig-rund DN 1000 mit Boden
Der Kabelschacht eckig–rund KÜHNE-IDEAL® DN 1000 ist ein Unterteil mit Boden in der Abmessung 1000 × 1000 mm gemäß DIN 4034/2. Die lichte Innenhöhe beträgt 800 mm, die Außenhöhe 950 mm. Der Schacht ist für die Belastungsklasse BKL 60 ausgelegt und wird wahlweise mit oder ohne Sickeröffnung im Boden ausgeführt.
Das patentamtlich eingetragene Design KÜHNE-IDEAL® steht für eine durchdachte Konstruktion und hohe Qualität.
Auf Bestellung ist der Kabelschacht auch mit integrierten Wanddurchführungen lieferbar.

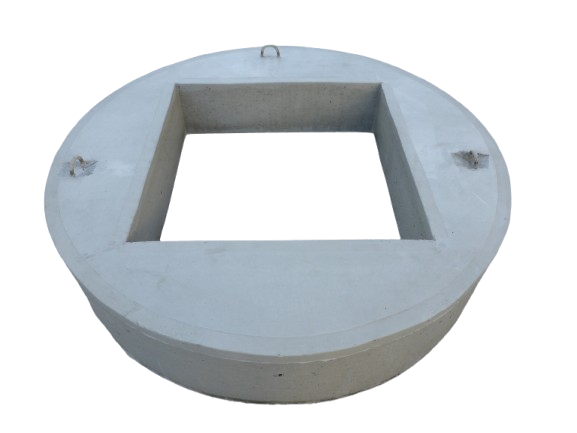

Übergangsplatte 400 kN für Kabelschachtdeckel 700×700 mm
Die runde Übergangsplatte mit Innendurchmesser 1000 mm ist speziell für den Kabelschacht eckig–rund KÜHNE-IDEAL® konzipiert. Sie ist befahrbar bis Klasse D 400 und damit für den Einsatz in stark belasteten Verkehrsflächen geeignet.
Die Übergangsplatte verfügt über eine Aussparung von 700 × 700 mm bei einer Bauhöhe von 200 mm und wird nach DIN 4034/2 gefertigt. Das patentamtlich eingetragene Design KÜHNE-IDEAL® steht für eine passgenaue und langlebige Ausführung.

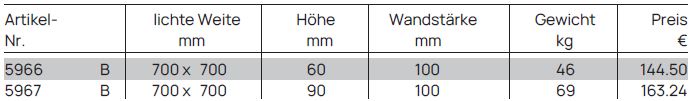

Höhenausgleich auf Übergangsplatte für Kabelschachtdeckel 700×700 mm
Der Höhenausgleich mit lichter Weite 700 × 700 mm ist zur Montage auf Kabelschacht-Übergangsplatten vorgesehen. Mit einer Bauhöhe von 60 mm oder 90 mm und einer Wandstärke von 100 mm ermöglicht er eine präzise Anpassung der Einbauhöhe und sorgt für eine passgenaue Ausführung der Schachtkonstruktion.
